循環水 PLC上位機升級改造
一. 設備簡介：
廠區循環水處理機組為2009年建設、 2009年投入運行。原循環水PLC上位機系統采用了一種IFIX4.0上位機操作系統經過15年連續運行，現系統很多設備已經老化，故障率高、性能降低，影響機組安全穩定運行，同時由于計算機的升級換代，目前最新的IFIX 2022版本工業軟件機對 WindowsXP系統不兼容,且大部分操作員站硬件無 WindowsXP 系統驅動軟件?，F(xiàn)系統上位機軟件采用IFIX4.0,下位機為系統采用EMERSON PACSystems RX3I。 PLC通過ContorlNet通訊方式將數據傳輸至上位機系統，整個SCADA系統在基于Windows平臺的OLE、COM、DCOM的基礎上通過OPC UA協議將數據采集傳輸至廠部智慧平臺。
二. 現循環水系統存在問題以及需要優化的地方：
1、 性能降低，安全性差：
循環水PLC上位工控機為2009年投入使用，操作系統使用WindowsXP，已使用15年故障率較高。由于計算機的升級換代，目前工控機對 WindowsXP 系統不兼容，且大部分軟件無 WindowsXP系統驅動軟件，而且PLC上位機使用的軟件版本較低，與新操作系統完全不兼容。經常出現死機、脫網、過熱故障，通訊不穩定、操作延時給機組安全帶來很大的隱患。
2、 硬件版本低，軟件無授權。
由于計算機技術硬件升級換代較快，WindowsXP系統兼容性較差，且大部分軟件無WindowsXP系統驅動軟件，上位機系統發生故障沒辦法進行重新安裝系統，由于我廠原使用的軟件都是沒有授權的盜版軟件，不能二次安裝給日常維護帶來很大不便。
3、上位機軟件版本過低，維護不方便。
此次改造對循環水車間 PLC 上位機系統進行升級，由于現在版本過于陳舊，軟件穩定性相比現在新版軟件低，且無法兼容現在普遍使用Windows系統，造成維護困難。
三、 循環水 PLC上位機改造方案：
本次改造采用 ifix最新版本2022 軟件升級并優化。
Ifix2022 版本與ifix4.0 版本軟件的比較：
1、新版本具有更加強大的圖形化編程功能，可以更方便地創建和編輯人機界面（HMI）。支持更多的數據源，包括各種工業設備和傳感器。還提供了穩定實時的數據監控、報警管理和歷史數據記錄等功能。并且具有高度可定制性，用戶可以根據自己的需求來設計和配置界面和功能。
1. 改造的原則和要點
為最大限度地節約改造成本、縮短改造工期、控制改造費用，同時顯著提升輔網改造后的整體效益，技術改造必須遵循如下原則：
1、 采用原循環水車間控制組態和人機界面進行轉換移植，控制畫面、控制邏輯完全符合原有習慣。
2、 系統設計和通訊方式必須充分考慮原有電纜走向，盡量減少接線改動和電纜對接。
3、 針對原系統畫面設計、不合理部分，在原設計的基礎上進行重新優化設計。
4、對新加的點位增加對應的畫面監控。
2. 改造方案
1、根據目前情況，擬對上位機軟件進行升級改造，更換為新版本軟件系統: 選擇軟件為: ifix 2022,版本為主流最新版本。
2、對上位機系統改造要求盡量不停機；畫面編寫調試應不影響原系統正常運行，系統調試不一定安排在大、小修期間進行，對主要系統的畫面對點等應先模擬進行，各系統隔離調試，分步對點逐級驗收，驗收通過后再進行實際帶設備操作，運行畫面一次到位，無誤動。
3、畫面要求操作風格基本和原來一致，避免操作人員大量二次培訓工作和不熟悉帶來的誤操作
4、各車間畫面獨立調試，互相隔離，杜絕避免各車間信號誤寫、顯示混亂，動作混亂，給設備運行帶來安全隱患。
5、在完成現場設備層和上位機安裝調試后，再基于SCADA系統Windows平臺通過配置COM、DCOM以OPC UA協議將現場數據傳輸至廠部智慧平臺。
六、具體技術要求
1、各控制室布置
輔網程控系統按照原來的風格配備控制操作員站，中控室的計算機、等均安裝在控制臺上(內)。
具體配置見配置設備清單。
2、各控制室的常規功能描述：
在各控制室配備集中監控管理計算機，擔負監視和管理工作；完成現場數據的分析處理、數據存儲、顯示、報表打印等功能；支持標準的通用協議，包括OPC、VBA、COM/DCOM、 DPC、 ODBC、 Activex、 PZ 系統、 SQL Server等。
中控室控制系統的功能主要有以下三大類：
(1) 管理功能：生成各車間工藝流程，提供清晰、友好的人機界面，生動形象地反映工藝流程的實時數據和設備運行狀態，在設備圖形適當?shù)奈恢蔑@示各種檢測量數值；通過點擊鼠標可方便地切換畫面和實行現場設備遠程控制； 完成報警、歷史數據、歷史趨勢曲線的儲存、顯示和查詢； 生成、打印各類生產運行管理報表。
(2) 監控功能：在基于圖形和菜單的方式上，操作人員可以在中控室監視各設備運行狀態和對部分設備進行控制；主要監控畫面有各控制站系統流程模擬圖、各設備分組模擬圖等，每個畫面以不同顏色直觀動態顯示設備運行狀態，分別以三種顏色顯示運行狀態、停止狀態、故障狀態； 顯示設備是手動運行狀態、 自動運行狀態，并以文字給出提示。
(3) 通訊功能：中控室控制系統與各現場PLC站之間的通訊，與SIS 系統等的通訊。
A、畫面功能

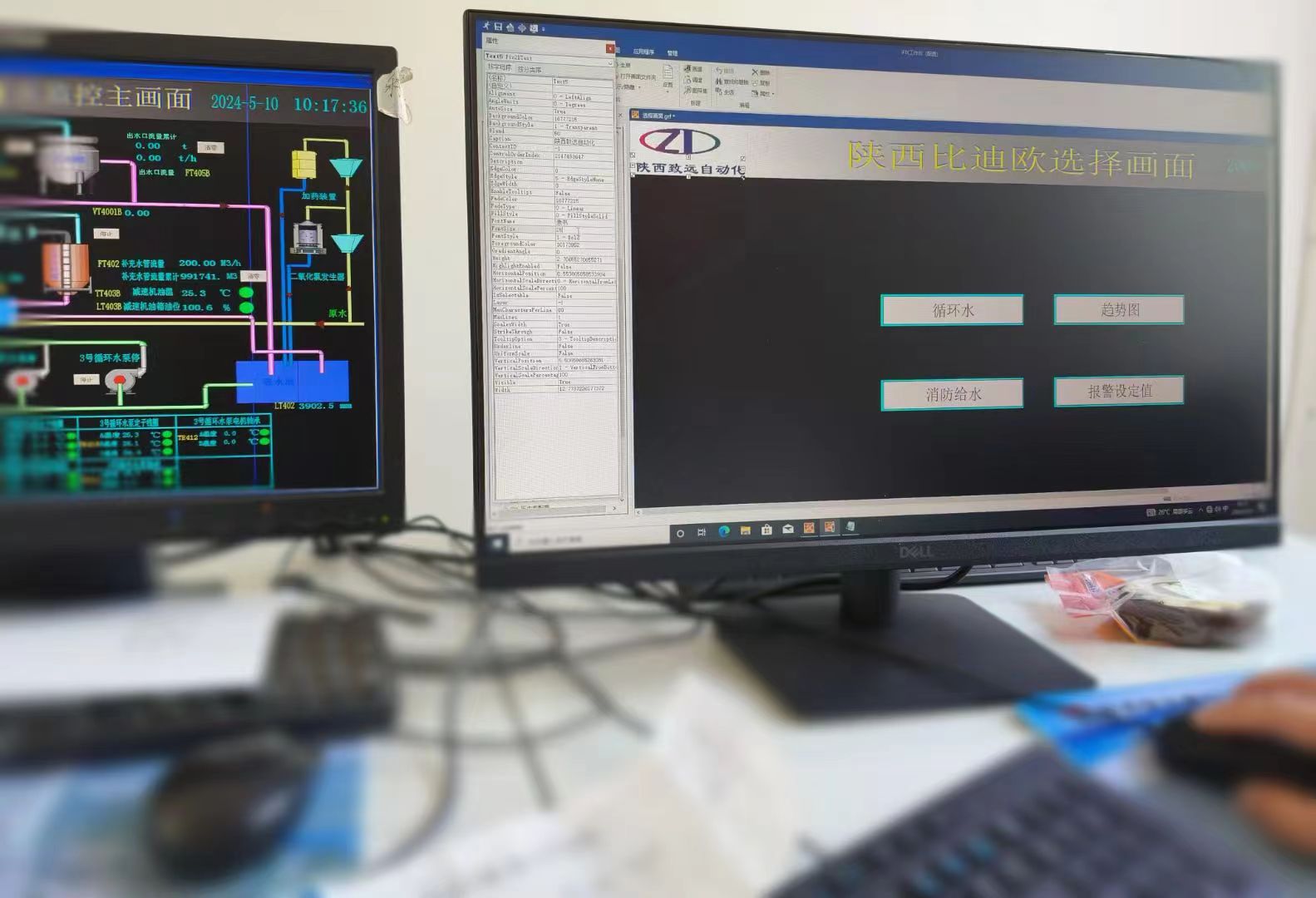

在控制中心的上位機工作站中，為了便于直觀地看到各個所屬車間的總貌和生產流程，同時為了顯示監測到的實時數據，需要實現以下圖形的畫面功能：① 網絡系統布局圖； ②生產工藝流程圖； ③數據點趨勢圖 ； ④ 實時數據總表； ⑤ 系統報警圖； ⑥設備狀態分析 。

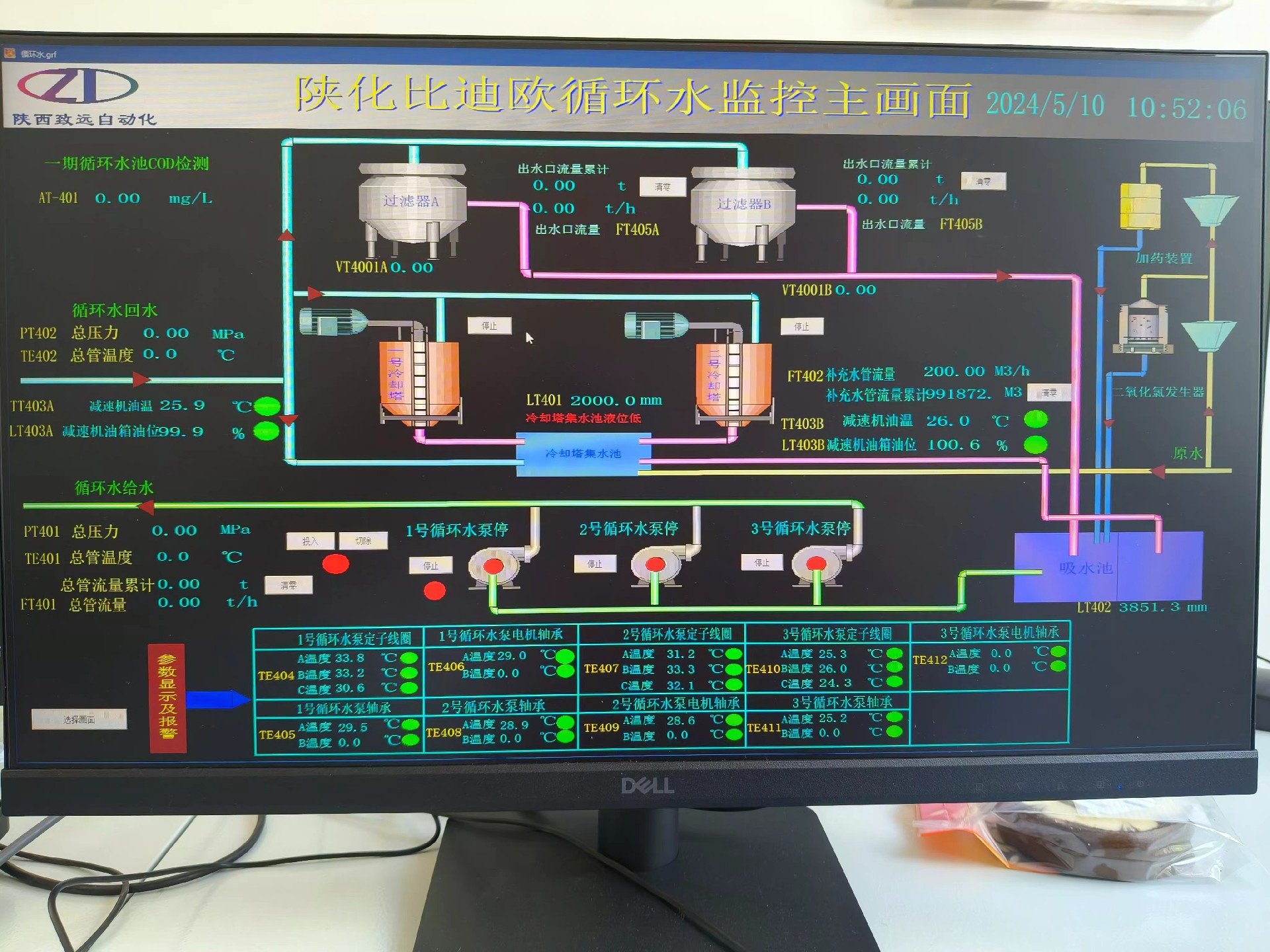

總貌畫面：顯示系統各設備、裝置、區域的運行狀態以及全過程參數變量的狀態、測量值、 設定值、控制方式(手動/ 自動狀態)、 高低報警等信息，從各顯示塊可以調出其他畫面。
分組畫面：以模擬儀表的表盤形式按事先設定的分組，同時顯示幾個回路的信息，如過程參數變量的測量值、調節器的設定值、輸出值和控制方式等。變量每秒更新一次，分組可任意進行，操作員可從分組畫面調出任一變量(模擬量或離散量) 的詳細信息。對模擬回路可以手動改變設定值、輸出值、控制方式等，對離散量可以手動操作設備的開啟和停止、畫面顯示指令狀態和實際狀態。
單點畫面(調整畫面)：顯示一個參數，控制點的全部信息、實時趨勢和歷史趨勢，從調整畫面也可直接對模擬回路進行設定和調整操作。
趨勢畫面：系統具有顯示任何數據點趨勢的能力，并在同一坐標軸上顯示至少四個變量的趨勢記錄曲線； 有可供用戶選擇的參數變量，不同顏色和不同的時間間隔，也可對數據軸進行任意放大顯示。
報警畫面：顯示當前所有正在進行的過程參數報警和系統硬件故障報警，并按報警的時間順序從最新發生的報警開始排起，報警優先級別和狀態用不同的顏色來區別，未經確認的報警處于閃爍狀態。報警內容包括：① 報警時間； ② 過程變量名； ③ 過程變量說明； ④ 過程變量的當前值； ⑤ 報警設定值； ⑥ 過程變量的工程單位； ⑦ 報警優先級別。
圖形畫面：生產裝置的圖片、工藝流程圖、設備簡圖、單線圖等都可以在CRT上顯示出來，每個畫面都包括字母數字字符和圖形符號，通常采用可變化的顏色、圖形、閃爍表示過程變量的不同狀態，所有過程變量的數值和狀態每秒動態刷新；操作員在此畫面對有關變量實施操作和調整。
棒圖：棒圖可表示過程變量的變化，如池內的液位，棒圖能以水平或垂直方式顯示。所有圖形間可以利用圖標方便地切換，對于數字，既有數字顯示，又有儀表或刻度尺動態模擬顯示。生產工藝流程圖上可以動態地看到各階段測點的數據，同時可以清楚地看到整個生產過程及設備的運行狀態?？刂葡到y(tǒng)的組態圖主要是介紹整個控制系統組態，監視控制系統各個模塊的狀態。
B、主要曲線功能
所有曲線均分為歷史曲線和實時曲線； 既可以單獨顯示，又可以同屏顯示，顯示的時間區段可以根據需要隨時調整。，使操作人員對模擬信號有一個直觀的了解； 操作人員也可以方便地查出任意一時段時間的某種曲線，也可以前臺顯示實時曲線。
C、報表功能
擬設定設備工作運行報表(設備名稱、工作方式、設備狀態、運行時間累計等)。各類報表既可以屏幕查看，也可以按時自動打印輸出。
報表類型主要包括：① 格式報表； ② 事件順序報告； ③ 診斷報表； ④ 設備操作報告； ⑤ 過程變量趨勢。
以上圖形、曲線、報表可根據操作者的實際要求進行修改或增加。
D、主要報警
擬設定以下報警：①原系統畫面要求的報警，②需要新增的報警，③聲光報警。
E、打印
打印機共1臺(遠期2臺，配備1 臺針式打印機)：1臺為報警打印機，另1臺為圖形、曲線打印機。報警打印過程既可按時間間隔定時打印，也可隨機打印(通過圖中按鈕)； 圖形和曲線打印機為手動打印(通過圖中按鈕)。兩臺打印機的管理采用打印機管理器來完成，打印機管理器可直接聯在以太網上。
